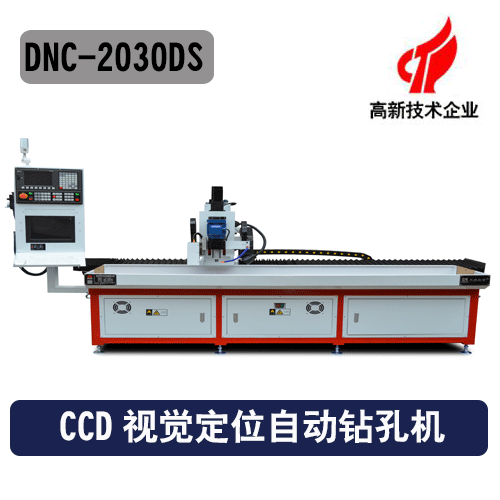

CDD視覺定位自動鉆孔機 |
|
☆外形尺寸：3500*1500*1700
|
|
☆有效行程：2000*300*200mm
|
|
☆機床重量：1500KG
|
|
☆重復定位精度：0.02/1000(mm)
|
1、DNC-2030DS CCD視覺定位自動鉆孔機是根據客戶要求非標定制的一款專門用于加工沖孔模具的高精度自動鉆孔機
2、本機型的Z顯著的一個特點是比普通機床多了一個CCD視覺定位系統控制面板，還有主軸上安裝了CCD視覺定位攝像頭，這樣機床在加工產品時就能夠自動識別孔位，從而達到更加高精度的鉆孔效果。
3、機床操作簡單，可電腦編程、手動編程或導入CAD圖紙直接加工，全國各地免費提供上門培訓，無需編程基礎包教會為止。
| 占地面積 | 3800*1500*1700mm |
| 有效加工行程 | X軸200*Y軸300Z軸200 |
| 裝夾高度 | 200（mm） |
| 工作臺尺度 | 長2000*寬280（mm） |
| 導軌平行度 | ≤0.01mm/1000mm |
| 導軌平面度 | ≤0.02mm/1000mm |
| 定位精度 | 0.02/1000mm |
| 重復定位精度 | 0.02/1000mm |
| 反向間隙（鐳射補償前） | 0.02mm |
| 主軸功率 | 0.55-3（kw）可按實際需求選配 |
| 主軸轉速 | 6000（rpm)轉速可調 |
| 主軸錐度 | ER20 |
| 加工孔徑范圍 | 1-8（mm） |
| CDD視覺定位系統 | 自動識別孔位 |
| 傳動伺服電機功率 | X軸1.5（kw） Y軸/Z軸0.75( kw ) |
| 電壓 | AC220V |
| 系統存儲程序個數 | 約10000個 |
| 編程方式 | 電腦、手動編程兼用、CAD圖檔導入 |
| 機床重量 | 約1500KG |
